Telhado de formação de espuma automático do painel de sanduíche da máquina do painel de sanduíche do plutônio

• Esta linha de produção é um tipo do equipamento especializado para produzir o painel de sanduíche com a camada média de poliuretano da anti-combustão e com o telhado que forma o painel como a camada da cara superior, folha de alumínio como a camada da cara inferior. O painel de sanduíche está entre 25 e 200mm na espessura, 1000mm na largura, comprimento determinado pelo cliente. O painel de sanduíche é usado principalmente como o mantimento morno para a parede e o telhado. Os painéis de isolamento diferentes com outras camadas macias do revestimento podiam igualmente ser produzidos na linha.

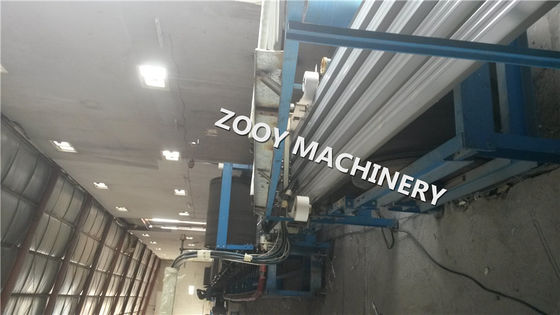

• O princípio da operação desta linha é como segue: as matérias primas da rígido-espuma são entregadas na cabeça de mistura através da bomba de medida na máquina da injeção e injetadas então na folha inferior do revestimento que vai aos transportes junto com a folha superficial superior. Entre os transportes superiores e mais baixos, os materiais líquidos são endurecidos na forma, para ações acima são terminados afinal, por um mecanismo do corte do seguimento automático, corte em segmentos de acordo com o comprimento do pré-ajuste.

Material da bobina

Espessura

0.3-0.8mm

Largura da bobina

Dependa do cliente exige

Força de rendimento

250-550Mpa

Material

Aço da cor, aço galvanizado

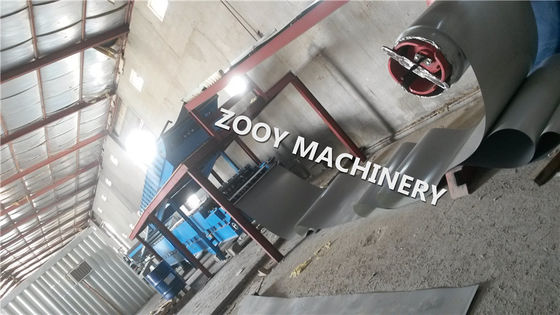

Decoiler/Uncoiler

Largura da bobina

Máximo 1250mm

Identificação

510-610mm

O.D

Máximo 1300mm

Capacidade

Máximo 8Tons

Tipo de Decoiler

Manual/hidráulico/automático

Alimentação & guiamento

Alimentação da pitada

Unidades 1 (2 rolos)

guiamento

2 rolos

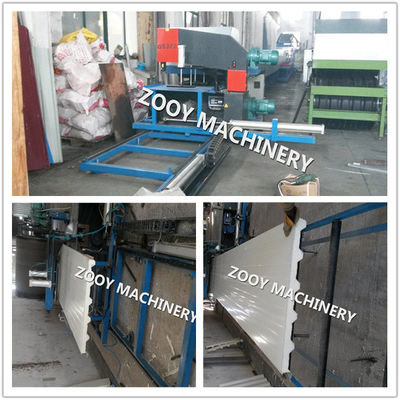

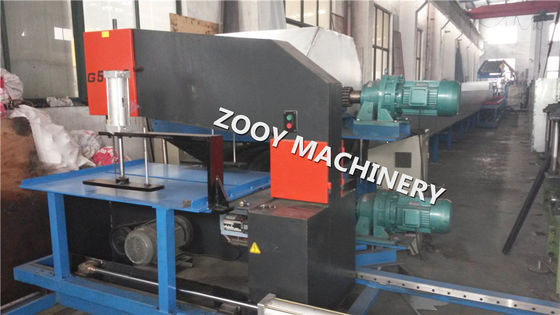

Dispositivo do corte

Movimento do corte

O corte adota o seguimento do corte

e a serra (ou a serra da mosca) da máquina de corte podem mover transversalmente movimentos de 1500mm, de máquina de corte longitudinalmente e transversalmente ao longo da maneira da corrediça

A máquina de corte adota a maneira, o corte e revolver unilaterais da serra da faixa da lâmina após o corte. O corte considerou pode revolver, assim que o corte em dois sentidos é realizable

Medição do comprimento

Pelo codificador

Tolerância do corte

+/-1.5mm (por 3m)

Painel de sanduíche do plutônio

espessura

25-100mm

Tamanho padrão do painel de sanduíche

max1100mm x 4000mm (comprimento da largura x)

Velocidade linear da produção

2-5 m/min

Reciprocando épocas da cabeça da injeção pelo minuto

<60>

Sistema de controlo

Tipo da produção: produção totalmente contínua com controlo do PLC

Rolo que forma a máquina

Formando estações

SOBRE 18-24steps

Material do rolo

45# aço, tratamento térmico

Diâmetro do eixo

75mm

Material do eixo

Aço do nível superior 45#

Tipo de movimentação

Por correntes

Formando a velocidade

0-15m/min

Poder principal

7.5kw

Controle elétrico

PLC

PANASONIC marca ou feito-à-medida

Inversor

Tipo de YASKAWA ou feito-à-medida

Tela de toque

Tipo dos magnetocardiogramas ou feito-à-medida

Tipo da operação

Tela & botão de toque

Tabela do Runout

Tipo da tabela

Tipo simples do não-poder

Função

Para apoiar os painéis terminados

PESO TOTAL

APRRO 20TONS
