Linha de produção do painel de sanduíche de lãs minerais de folhas de metal com auto empilhador

Linha de produção do painel de sanduíche de lãs minerais de folhas de metal com auto empilhador

Características principais da linha de produção do painel de sanduíche

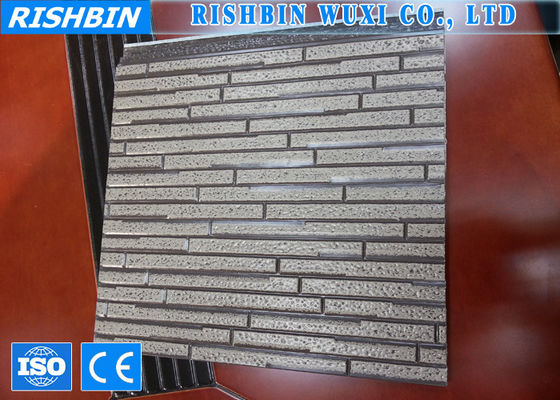

• O painel da linha de produção contínua do painel de sanduíche é uma estrutura composta que consiste em dois revestimentos externos e em um núcleo de isolamento. O núcleo pode ser flexível com poliuretano, lãs minerais de lã, de vidro, PIR, fenólico ou EPS. Os vários perfis estão disponíveis de acordo com a exigência de cliente com as chapas de aço pre-pintadas, as folhas do PVC, papel de alumínio ou outros apoios similares;
• A capacidade da linha contínua é 4-8m/min, comprimento da linha de produção é 100m, o tamanho do painel final é 3-18m longos, 900-1200mm largos, 30-150mm grossos, o comprimento válido do transporte de correia dobro é 24m, o poder total é 300KW

Dados técnicos da linha de produção do painel de sanduíche

Painel que corta automaticamente o sistema

1. A máquina de corte pode mover 2500mm longitudinalmente ao longo da linha de produtos; a serra da mosca da máquina de corte pode mover transversalmente movimentos de 1900mm, de máquina de corte longitudinalmente e transversalmente ao longo da maneira da corrediça.
2. A máquina de corte adota a maneira, o corte e revolver unilaterais da serra da faixa da lâmina após o corte. O corte considerou pode revolver, assim que o corte em dois sentidos é realizable.
3. Há um sistema depressão do painel (pneumático) na máquina de corte.
4. Há limitador do lugar para limitar o movimento longitudinal e transversal da máquina de corte.


Três grupos de rolo que formam a máquina

1. Função: Role a formação para os perfis do painel do plutônio
2. Use o H-feixe da soldadura, motorista do motor, condução chain da roda dentada
3. Dados técnicos: Material do aço do rolo NO.45forged, com a procissão controlada digital, chapeada com o cromo duro na superfície de formar rolos


Linha de formação de espuma do sanduíche

grupos 1.Two de cremalheira do transporte: acima do transporte é aproximadamente 24m, para baixo transporte é sobre a ligação 30m.They a chapa de aço do rolo que forma a máquina a pré-aquecer a sala e à formação de espuma, ao corte.
2. Uma sala pré-aquecendo: É construída pelo material da calor-isolação, e poderia aquecer acima a chapa de aço a 25-38 pelo calefator.

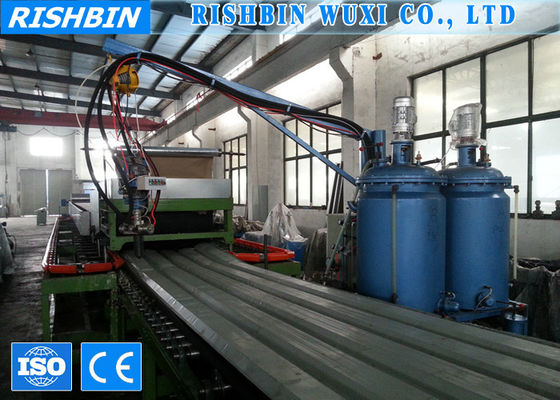

3. Um grupo de líquido do componente do plutônio dois que mistura e que injeta a seção para espumar: adota a bomba de alta pressão chinesa. Tem o sistema de vigilância do sistema de controlo e do material-nível da temperatura. O tanque do material é sobre 150L. Dois tanques.
4. A formação de espuma e o dispositivo de borracha dobro incluem o sistema do motorista do motor para fazer o painel.
5. A largura da placa da correia é 1250mm, a escala de ajustar a distância entre a placa superior e mais baixa da correia do quadro: minuto 25mm, 200mm máximos. E a escala de ajustar a espessura do painel de sanduíche: 30mm, 50mm, 100mm. (30-50 para o celling, 50-100 para a parede)
